Na fabricação de fixações industriais, embalagens, marcenaria e estofados, a seleção de grampos afeta diretamente a resistência das juntas, a integridade do substrato e o rendimento da linha de produção. O grampo de fio médio ocupa uma posição bem definida no espectro de bitolas de fios – forte o suficiente para tarefas de fixação estrutural em papelão ondulado, paletes e estruturas de móveis, mas suficientemente fino para evitar rachaduras no substrato em aplicações de madeira macia e papelão. Este guia fornece uma estrutura de avaliação tecnicamente fundamentada para compradores, distribuidores e engenheiros de compras B2B que adquirem grampos de fio médio em grande volume.

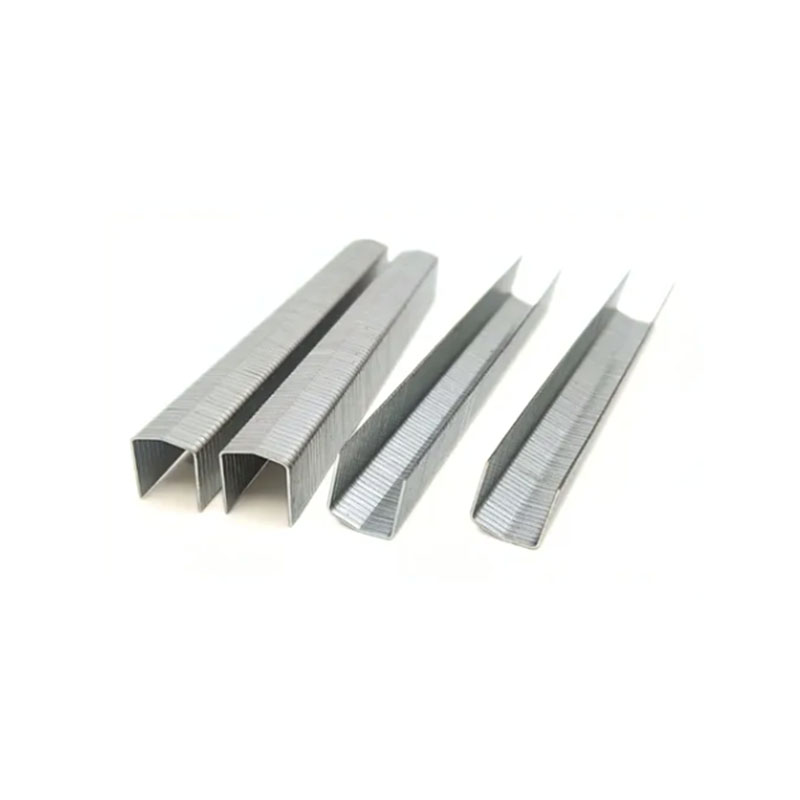

O que define um grampo de fio médio? Classificação Técnica
A classificação do fio básico é baseada no diâmetro do fio, expresso em unidades de bitola no sistema Standard Wire Gauge (SWG) ou American Wire Gauge (AWG), ou diretamente em milímetros nas especificações alinhadas pela ISO. A convenção da indústria na maioria dos catálogos de fixação profissional define grampos de arame médio como aqueles produzidos a partir de arame na faixa de diâmetro de aproximadamente 1,05 mm a 1,60 mm (equivalente a aproximadamente 19 a 16 SWG). Esta gama situa-se entre grampos de arame fino (abaixo de 1,05 mm) utilizados em materiais finos e grampos de arame pesados (acima de 1,60 mm) utilizados em madeira estrutural e montagem de paletes.
Padrões de bitola do fio, largura da coroa e comprimento da perna
Três parâmetros geométricos definem a identidade mecânica de um grampo: diâmetro do fio (bitola), largura da coroa e comprimento da perna. Cada parâmetro afeta um aspecto diferente do desempenho da fixação. O diâmetro do fio determina a resistência à penetração, a resistência à retirada e a força de retenção por grampo. A largura da coroa determina a área de apoio contra a superfície do substrato e a distribuição de carga através da face da junta. O comprimento da perna determina a profundidade de penetração no substrato receptor, que é o principal fator da resistência à tração.
As larguras padrão da coroa para grampos de arame médio variam de 5,8 mm a 22 mm, dependendo da série de aplicação. A série de coroa estreita (5,8 mm a 10 mm) é usada na montagem de gabinetes, fixação de acabamentos e produção de móveis onde é necessária uma pequena área de fixação. A série de coroa larga (16 mm a 22 mm) é usada em aplicações de revestimento, base e papelão ondulado, onde o grampo deve preencher uma abertura de superfície ou distribuir a carga por uma área de contato mais ampla.
Guia de seleção de medidor de grampo de fio médio e comprimento da perna
Um correto medidor de grampo de fio médio e guia de seleção do comprimento da perna abordagem requer combinar a geometria do grampo tanto com o substrato condutor quanto com o substrato receptor. A regra padrão para o comprimento da perna afirma que a perna do grampo deve penetrar no material receptor a uma profundidade igual a pelo menos duas vezes a espessura do material que está sendo fixado. Para um painel de cartão com 6 mm de espessura fixado a uma ripa de madeira com 18 mm de espessura, o comprimento mínimo da perna é de 6 mm (espessura do material) mais 12 mm (2x penetração na ripa), o que equivale a 18 mm de comprimento total da perna.
Considerações adicionais de seleção do comprimento da perna para aplicações industriais incluem:
- Densidade do substrato: Substratos de maior densidade (madeira dura, painéis de fibra densos, papelão ondulado de múltiplas paredes) exigem pernas mais curtas do que substratos mais macios com força de retenção equivalente, porque a resistência à retirada por milímetro de penetração é maior
- Aplicações de fixação: Quando as pernas do grampo são cravadas completamente em ambos os substratos e fixadas (dobradas) na face traseira, o comprimento da perna deve ser igual à espessura total da pilha mais 3–4 mm para o calcador de fixação
- Direção da carga: Aplicações sujeitas a forças de tração (perpendiculares à face da coroa) requerem pernas mais longas do que aplicações sujeitas a forças de cisalhamento laterais
- Teor de umidade do substrato: Substratos de madeira com teor de umidade acima de 19% apresentam menor resistência à retirada; o comprimento da perna deve ser aumentado em 20–30% em relação às especificações para condições secas
Opções de materiais e resistência à corrosão
Materiais básico de fio médio: galvanizado versus aço inoxidável
O material do fio determina a resistência à corrosão, a dureza e o desempenho de retenção a longo prazo de um grampo em seu ambiente de serviço. A escolha de material básico de fio médio, l galvanizado vs aço inoxidável, el é uma decisão crítica de aquisição para aplicações em ambientes úmidos, externos ou quimicamente ativos. A tabela abaixo compara as opções de materiais de arame mais significativas comercialmente em parâmetros relevantes para decisões de fornecimento B2B.
| Material | Resistência à corrosão | Resistência à tração (típica) | Custo relativo | Aplicação Primária |
|---|---|---|---|---|
| Aço carbono brilhante (não revestido) | Nenhum – apenas para uso interno e seco | 600–800MPa | Mais baixo | Móveis de interior, embalagens leves |
| Aço eletrogalvanizado | Baixa - exposição à umidade leve | 600–800MPa | Baixo | Embalagem geral, carpintaria interior |
| Aço galvanizado por imersão a quente | Bom – madeira externa e tratada | 550–750 MPa | Médio | Paletes, revestimento exterior, coberturas |
| 304 aço inoxidável | Muito bom – produto químico úmido e suave | 700–900 MPa | Alto | Embalagens de alimentos, construção costeira |
| 316 aço inoxidável | Excelente - marinho e rico em cloreto | 700–900 MPa | Muito alto | Processamento marítimo, offshore e químico |
Os grampos galvanizados por imersão a quente possuem um peso de revestimento de zinco de aproximadamente 35–60 g/m2, o que fornece proteção contra corrosão substancialmente melhor do que os revestimentos eletrogalvanizados (normalmente 10–20 g/m2). Para aplicações que envolvem madeira tratada sob pressão contendo conservantes à base de cobre (como tratamentos ACQ ou CA), o aço inoxidável é o único material que resiste à corrosão galvânica acelerada causada pela elevada concentração de íons de cobre na madeira tratada.
Grampo de arame médio vs. grampo de arame pesado - uma comparação direta
Comparação entre grampo de fio médio e grampo de fio pesado
A decisão entre grampo de fio médio vs grampo de fio pesado tipos são mais comumente encontrados em aplicações de projeto de linha de embalagem e montagem estrutural. Ambas as classes de arame podem alcançar força de retenção adequada em muitos substratos sobrepostos, mas diferem significativamente em compatibilidade de substrato, força motriz necessária, tipo de ferramenta e custo por fixador. A tabela abaixo fornece uma comparação lado a lado dos parâmetros mais relevantes para as decisões de fornecimento da linha de produção.
| Parâmetro | Médio Wire Staple (1.05–1.60 mm) | Grampo de arame pesado (1,60–2,20 mm) |
|---|---|---|
| Faixa de diâmetro do fio | 1,05–1,60 mm | 1,60–2,20 mm |
| Risco de divisão do substrato | Baixo to moderate | Moderado a alto em madeira macia |
| Força motriz necessária | Médio (pneumatic 5–7 bar typical) | Alto (pneumatic 7–8 bar or electric) |
| Resistência à retirada (por unidade de perna) | Moderado | Alto |
| Aplicação típica | Embalagens de papelão ondulado, móveis e painéis finos para paletes | Paletes estruturais, estruturas de madeira, caixas pesadas |
| Custo por 1.000 unidades (aço carbono) | Baixoer | Altoer |
| Compatibilidade de ferramentas | Ampla gama de grampeadores pneumáticos e elétricos | É necessário um grampeador dedicado para serviços pesados |
Os grampos de arame médio oferecem maior compatibilidade de ferramentas e menor custo por unidade de fixação, o que os torna a especificação preferida para linhas de embalagem automatizadas de alto volume, onde a manutenção de ferramentas e o custo de consumíveis são variáveis operacionais significativas.
Engenharia de aplicação: papelão, papelão ondulado e muito mais
Grampo de arame médio para embalagens de papelão e papelão ondulado
O grampo de arame médio para embalagens de papelão e papelão ondulado segmento representa um dos mercados de uso final de maior volume para esta categoria de fixadores. O grampeamento de papelão ondulado deve proporcionar um fechamento seguro das juntas nos cantos da caixa e nas interfaces das abas, sem esmagar a estrutura estriada do meio corrugado, que é o principal elemento de suporte de carga no desempenho de embalagens empilhadas. A largura da coroa do grampo deve abranger a linha de marcação nos cantos da caixa sem penetrar no vale da marcação — uma coroa estreita de 5,8 a 6,0 mm é padrão para a maioria das aplicações de costura de papelão ondulado.
A seleção do comprimento da perna para embalagens de papelão ondulado depende da especificação do cartão. A placa de canal B de parede única (aproximadamente 3,5 mm de espessura) normalmente requer uma perna de 10–12 mm para um rebitamento adequado. A placa de parede dupla (aproximadamente 7–8 mm) requer pernas de 14–16 mm. A placa resistente de parede tripla (12–14 mm) é normalmente costurada com grampos de perna de 20–22 mm na faixa de bitola média do fio.
Além da embalagem, os grampos de arame médio atendem a uma variedade de aplicações de montagem industrial:
- Fabricação de móveis estofados – fixação de tecido e correias em madeira nobre e estruturas de madeira projetada
- Construção de paletes e caixotes – unindo tábuas finas de deck a longarinas onde arame pesado poderia causar rachaduras
- Feltro e base para telhados - grampos de arame médio de coroa larga substituem os pregos em muitas sequências de instalação automatizadas.
- Fixação de cerca de arame - grampos de arame médio cravados em postes de cerca retêm a malha de arame sob cargas de tensão moderadas.
- Embalagens agrícolas — grampeamento de caixas de vegetais e produtos agrícolas em ambientes de alta umidade, normalmente usando arame galvanizado ou inoxidável
Compatibilidade com pistola de grampos e requisitos de força motriz
A grampo de fio médio a especificação deve sempre corresponder a uma ferramenta aprovada na tabela de compatibilidade do fabricante do grampeador. A tolerância da largura da coroa, o diâmetro do fio e o comprimento da perna afetam se um grampo é alimentado e conduzido corretamente em uma determinada ferramenta. Usar grampos fora da faixa especificada da ferramenta causa falhas de ignição, emperramento, cravação incompleta ou danos à ferramenta.
Os grampeadores pneumáticos de fio médio normalmente operam na faixa de pressão de ar de 4,5 a 7,5 bar. Os requisitos de energia do acionamento aumentam com o diâmetro do fio, o comprimento da perna e a dureza do substrato. Os principais parâmetros de compatibilidade da ferramenta que os compradores devem verificar antes de fazer um pedido de volume básico incluem:
- Tolerância de largura da coroa: A maioria das ferramentas aceita uma variação de largura da coroa de ±0,1 mm em relação à especificação nominal
- Faixa de diâmetro do fio: confirme se a faixa de diâmetro do fio indicada pela ferramenta corresponde exatamente à especificação do fio de grampo
- Faixa de comprimento da perna: As ferramentas têm um comprimento mínimo e máximo da perna para alimentação e condução confiáveis da tira
- Configuração de tira: Os grampos são fornecidos em tiras retas ou em formato de bobina – o magazine de ferramentas determina qual formato é compatível
- Tipo de adesivo de agrupamento: Tiras agrupadas em papel versus tiras agrupadas em plástico afetam o resíduo deixado no substrato e a adequação para embalagens em contato com alimentos.
Fornecimento por atacado: preços, MOQ e verificação de qualidade
Preços a granel no atacado de grampos de fio médio e MOQ
Para compradores avaliando grampo de fio médio wholesale bulk pricing and MOQ , o preço de mercado é segmentado principalmente por material de arame, série de coroa e formato de embalagem. Os grampos de fio médio de aço carbono nas séries padrão de coroa estreita e coroa larga são a especificação de commodity de maior volume e oferecem os preços de atacado mais competitivos. As variantes de aço galvanizado e inoxidável exigem prêmios com base no material que refletem os custos atuais de fio-máquina e insumos de revestimento.
A documentação de qualificação no atacado para um programa de aquisição de produtos básicos em grande quantidade deve incluir os seguintes requisitos de verificação:
- Certificação do diâmetro do fio por lote — solicite relatórios de inspeção dimensional confirmando o diâmetro dentro de ±0,02 mm da especificação nominal
- Certificado de teste de resistência à tração para o material do fio — os valores mínimos variam de acordo com a especificação,n mas são normalmente acima de 600 MPa para aço carbono e 700 MPa para tipos de aço inoxidável
- Certificado de peso de revestimento para produtos galvanizados — especifique o peso mínimo de revestimento de zinco (g/m2) como um requisito contratual, não apenas uma descrição do produto.
- Declaração de conformidade RoHS e REACH para todos os materiais de fios e adesivos de colagem
- Confirmação de especificação de embalagem — tiras por caixa, caixas por caixa e peso bruto da caixa para planejamento logístico
- Documentação do país de origem para fins de classificação de direitos de importação
Perguntas frequentes
1. Qual bitola de fio é classificada como fio médio para grampos industriais?
Na terminologia de fixação profissional, um grampo de fio médio é produzido a partir de arame com diâmetro aproximado de 1,05 mm a 1,60 mm. Isso corresponde a aproximadamente 19 a 16 Standard Wire Gauge (SWG). Os grampos abaixo desta faixa são classificados como fio fino e os grampos com diâmetro de fio acima de 1,60 mm são classificados como fio pesado. Os limites exatos variam ligeiramente entre os fabricantes e os padrões regionais, portanto os compradores devem sempre confirmar o diâmetro do fio em milímetros, em vez de confiar apenas na classificação do medidor ao especificar aplicações de precisão.
2. Qual o comprimento correto da perna para grampear papelão ondulado de parede simples?
Para grampear papelão ondulado de parede simples com espessura total de aproximadamente 3,5 mm (canal B padrão ou canal C), o comprimento de perna recomendado para um grampo de fio médio for cardboard and corrugated packaging a aplicação é de 10 a 12 mm. Isto proporciona uma profundidade de rebitamento adequada através da pilha de pranchas, ao mesmo tempo que mantém o pé rebitado dentro do perfil da prancha. Para papelão ondulado de parede dupla com espessura total de aproximadamente 7–8 mm, o comprimento da perna de 14 a 16 mm é a especificação padrão. Os compradores devem verificar a espessura da placa nas especificações específicas da embalagem antes de confirmar o comprimento da perna do grampo.
3. Os grampos de arame médio galvanizado podem ser usados com madeira tratada sob pressão?
Grampos de arame médio eletrogalvanizado padrão não devem ser usados com madeira tratada sob pressão contendo conservantes à base de cobre, como ACQ (Cobre Alcalino Quaternário) ou CA (Azol de Cobre). A elevada concentração de íons de cobre na madeira tratada acelera a corrosão galvânica dos revestimentos de zinco, causando falha prematura dos fixadores. Os grampos galvanizados por imersão a quente oferecem maior resistência, mas ainda não são recomendados para aplicações estruturais permanentes em madeira tratada. Grampos de fio médio de aço inoxidável (grau 304 ou 316) são a especificação correta para todas as aplicações de madeira tratada com pressão e são exigidos pelos códigos de construção na maioria das jurisdições para este caso de uso.
4. Qual MOQ devo esperar ao adquirir grampos de fio médio no atacado?
MOQs por atacado para grampo de fio médio os produtos com especificações padrão de aço carbono normalmente variam de 5 a 20 caixas por SKU de fabricantes de volume, com conteúdo de caixa individual variando de 5.000 a 20.000 grampos, dependendo da série da coroa e do comprimento da perna. As variantes galvanizadas e de aço inoxidável geralmente apresentam MOQs mais altos, de 10 a 50 caixas, devido aos menores volumes de produção e à sensibilidade ao custo do material. Especificações personalizadas - incluindo larguras de coroa não padronizadas, revestimentos especiais ou formatos de tiras personalizados - normalmente exigem MOQs de 50 caixas ou mais e levam prazos de entrega mais longos de 4 a 8 semanas a partir da confirmação do pedido.
Referências
- Organização Internacional de Padronização. ISO 10654: Grampos para uso em grampeadores para fixação de documentos . ISSO, 1991.
- Comité Europeu de Normalização. EN 13925-1: Embalagem - Cartão ondulado - Parte 1: Métodos de teste . CEN, 2003.
- Associação Americana de Florestas e Papel. Especificação Nacional de Design (NDS) para Construção em Madeira . AWC, 2018.
- ASTM Internacional. ASTM F1667: Especificação padrão para fixadores acionados: pregos, pontas e grampos . ASTM, 2017.
- Laboratório de Produtos Florestais. Manual de Madeira: Madeira como Material de Engenharia . Serviço Florestal do USDA, Relatório Técnico Geral FPL-GTR-282, 2021.
- Associação Internacional de Grampos, Pregos e Ferramentas. Guia de referência de padrões e especificações de fixadores ISANTA . ISANTA, 2019.
